オートホーク

VIグレードのHiLソリューション、自動車アプリケーション向けコンカレント・リアルタイムを搭載

先進運転支援システム(ADAS)機能を搭載した自動車の開発に伴い、Hardware-in-the-Loop(HiL)テスト市場が勢いを増している。この成長を後押ししているのは、こうした車両に組み込まれている多数の電子制御ユニット(ECU)をコスト効率よく検証できるソリューションへのニーズである。

さらに、電気自動車(EV)をテスト し、バッテリーユニットやその他のパワーエレクトロニクスコンポーネントの機能を検証するためにも、革新的なHiLソリューションが求められて います。

このようなニーズに応えるため、VI-gradeは車載アプリケーション向けの新しいHiLソリューションであるAutoHawkを開発しました

AutoHawkはリアルタイム・ハードウェア、リアルタイムOS、リアルタイム・ソフトウェア、I/Oカードで 構成され、VIグレードのリアルタイム・ソフトウェアとサードパーティ製ソフトウェアの両方をインストールできるため、高度なコンフィギュレーションが可能です。

同じ構成で、AutoHawkはスタンドアロンのLinuxベースのハイパワーコンピュータとして、HiLシステムとして、あるいはドライビングシミュレータや実車と組み合わせて使用することができます

AutoHawkは、コンセプトからサインオフまで、製品開発サイクル全体で使用できる柔軟なHiLプラットフォームです。

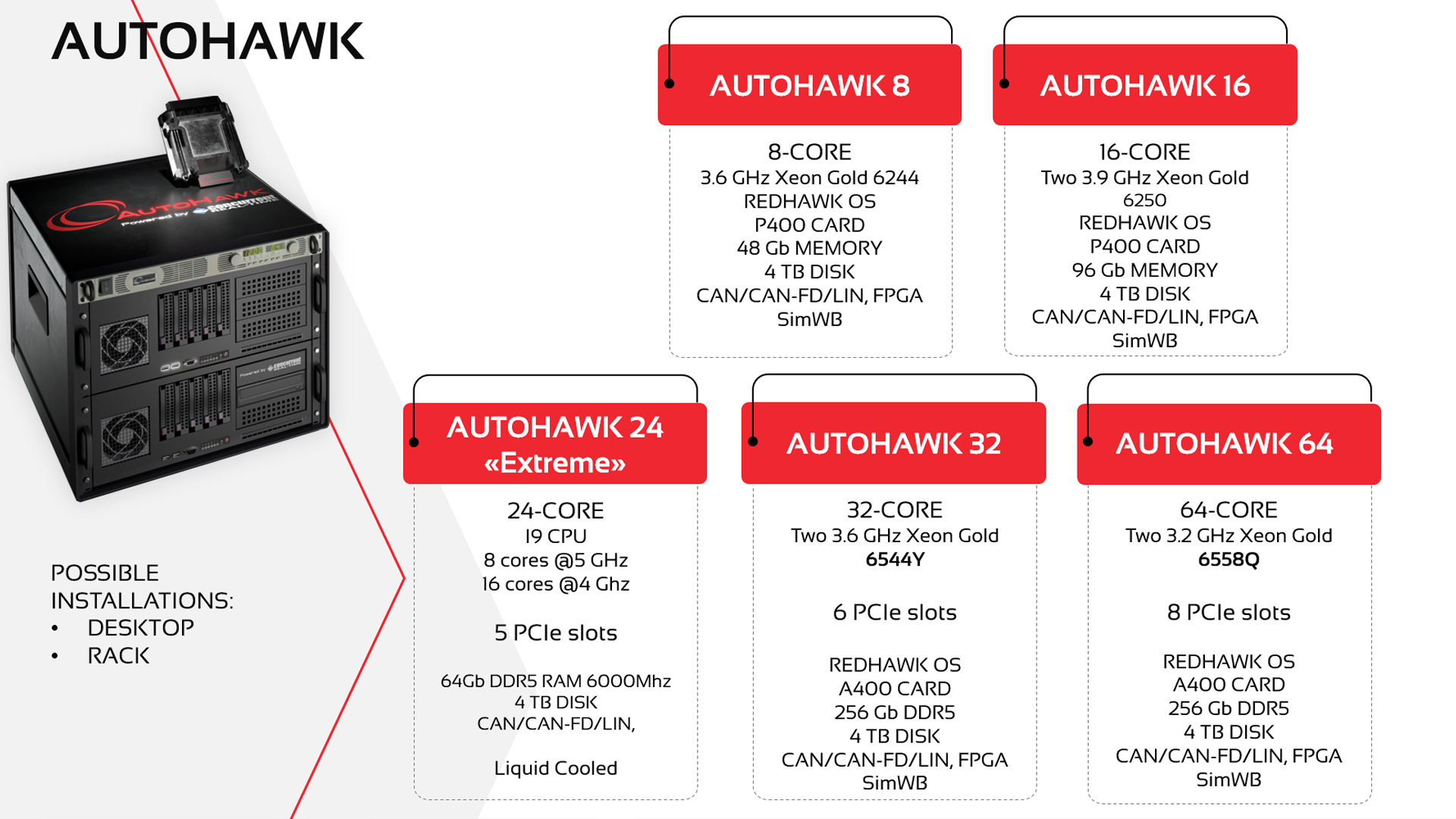

AutoHawkは、 最新の8、16、24、32、64コアを搭載した5つの 標準構成で、プロジェクトとログデータを管理します。すべてのシステムには、CAN、CAN FD、LINをサポートする通信カードが付属しており、さらに複数のIOボードや その他の自動車通信プロトコル(FLEXRAY、SENT、EtherCat、Automotive Ethernetなど)、アナログおよびデジタル信号用の完全にプログラム可能なFPGA ボードで拡張する ことができます。

AutoHawkは、LinuxベースのREDHAWKオペレーティングシステムと SIMulation Workbenchで動作します。

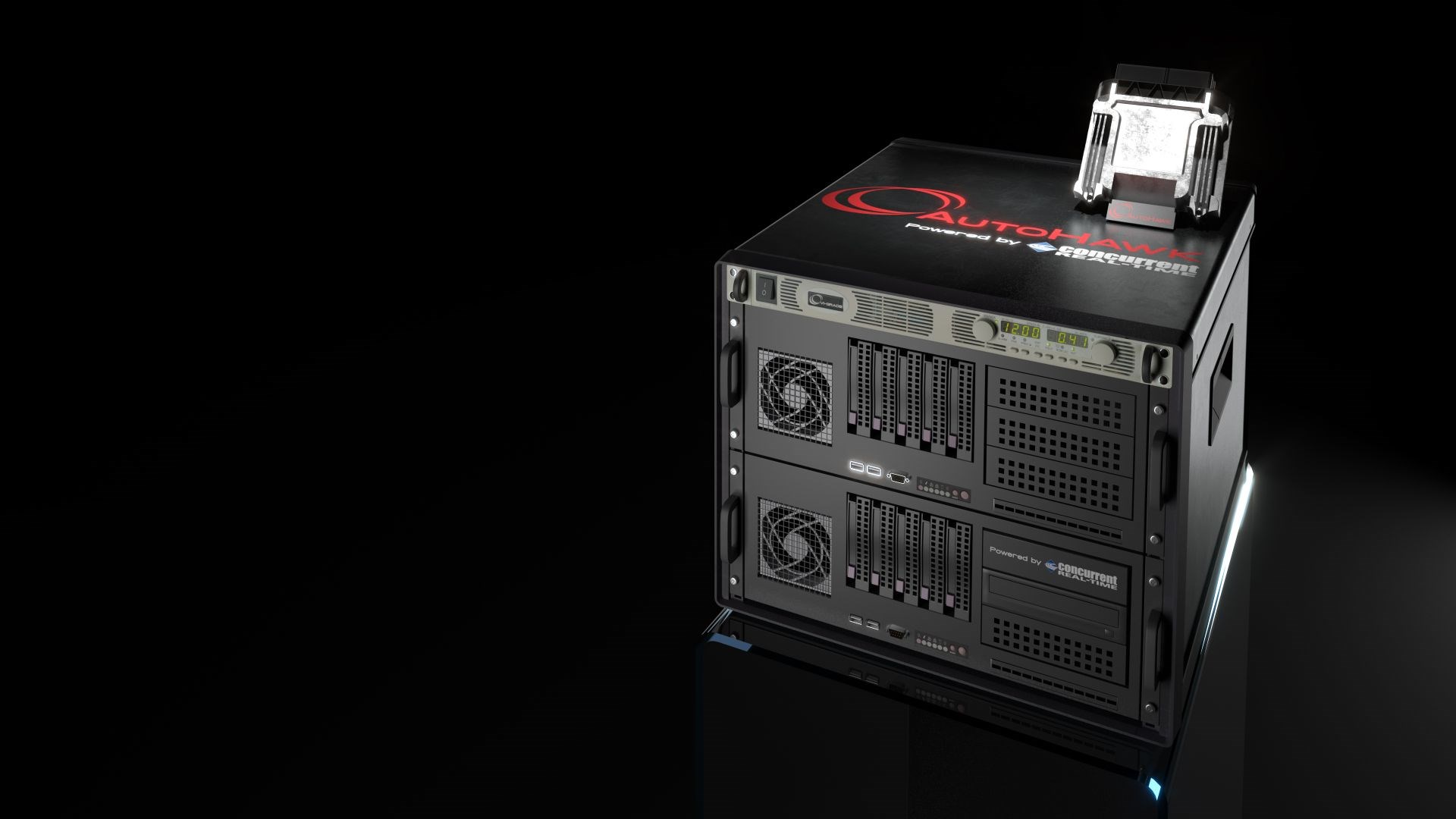

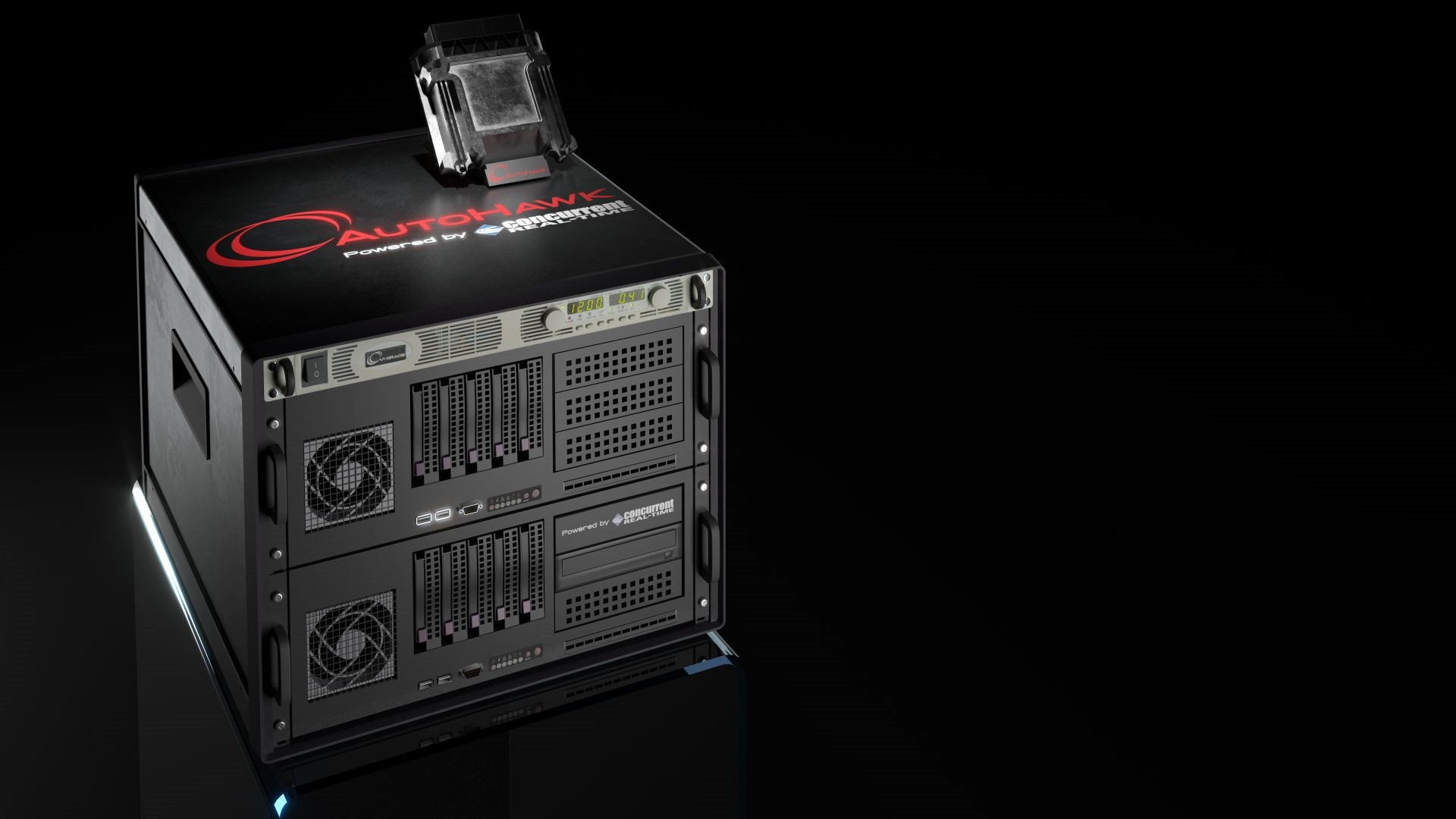

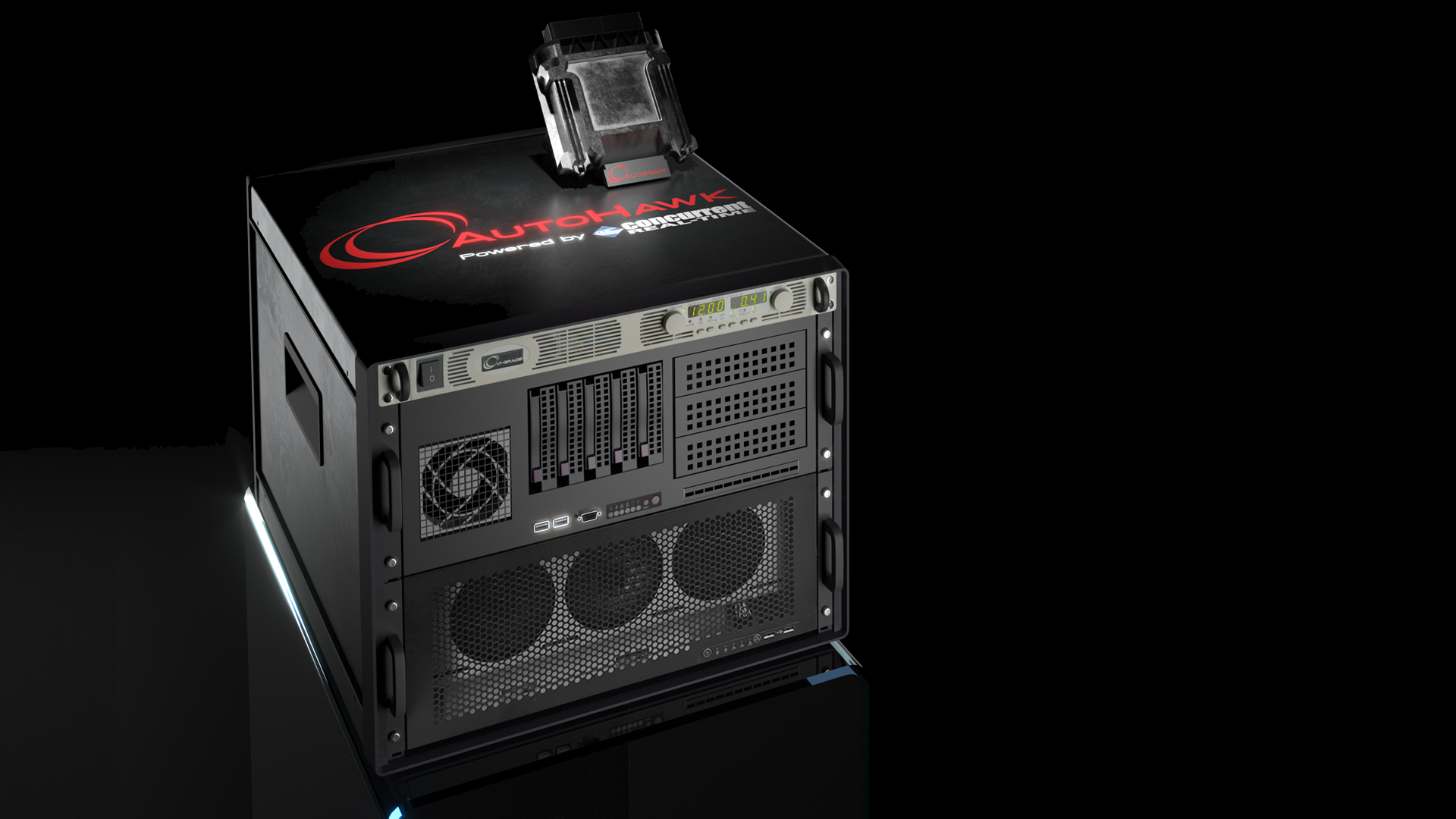

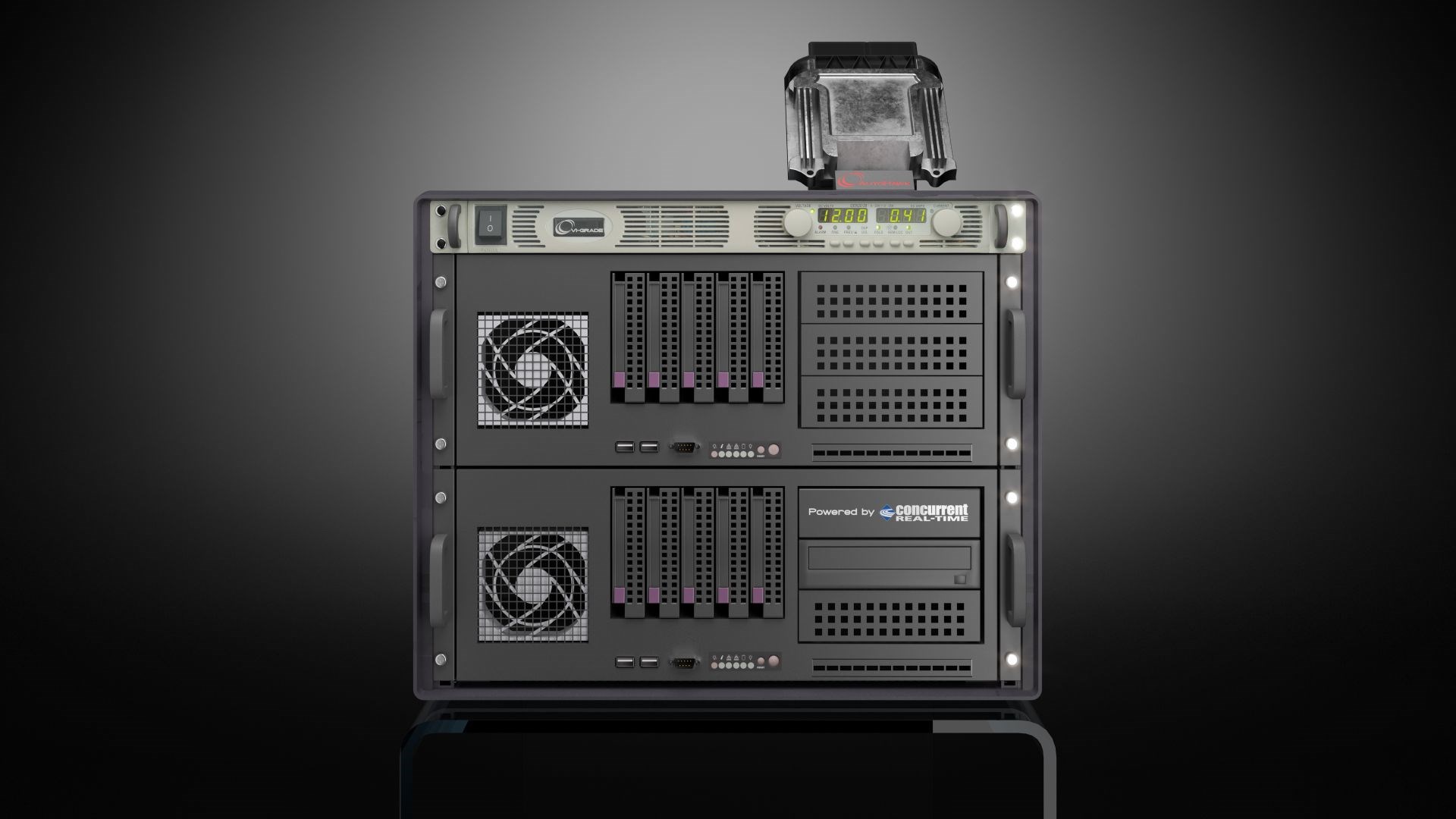

車載アプリケーション向けに、AutoHawkシステムは頑丈なシャーシで提供されます。システムは高度に構成可能で、4~7スロットにI/Oボードを追加できます。

信号調整および障害挿入用の拡張シャーシは、プログラマブル電源とともに利用可能です。

    アプリケーション

    • デスクトップ (オフライン+SIL+MIL) AutoHawkはオフラインシミュレーション、DoE、最適化ループに使用できます。
    • インラボ(HiL + SIL +MIL) リアルタイムソフトウェアを実行するAutoHawkに被試験デバイス(DUT)を接続する典型的なHiLアプリケーションです。
    • オンシム(HiL + DiL + SIL +MIL) ドライバがドライビングシミュレータを通してAutoHawkに入力を送るHiLアプリケーションです。
    • On-vehicle(HiL+ ViL + SIL +MIL) 仮想車両モデルが実車上で相互影響を受けながら動作するHiLアプリケーションです。
    • デジタルツイン (HiL + DiL + ViL + SIL +MIL) ドライビングシミュレータと実車は完全に同期しているため、互いの挙動に影響を与えます。
    • 代表的なアプリケーション電気駆動システム開発、ステアリングシステム統合、EPSキャリブレーション、ステアリングフィーリング、故障検出、ベンチマーク、X-by-wire冗長性検証、ADAS開発(車線維持、緊急ブレーキ、死角検出、交通標識認識、オートパイロットなど)

    利点

    • Linuxベースのオペレーティングシステムによるオープンアーキテクチャにより、確定的なリアルタイムを提供し、サードパーティ製品の容易な統合を実現
    • マルチコアテクノロジーにより計算能力が向上し、1つのシステムでより複雑なXiLセットアップが可能
    • 市販のコンポーネントにより、市場の最新イノベーションを利用可能
    • 車載通信プロトコルをサポート (CAN、LIN、Flexrayなど)
    • VI認証 エコシステムとの互換性
    • ASCIIコマンドと設定ファイル、およびC、Java、MATLAB、Python API用APIの使用による柔軟性
    • HiLシステムとシミュレータを接続するための長年にわたる専門知識
    • 最小限のサイズ、最小限の投資
    • すべてのVIグレード・シミュレータで同じソフトウェア・ツール・スタック
    • 完全にアップグレード可能
